การชดเชยพลังงานปฏิกิริยาเป็นสิ่งสำคัญของการทำงานของสถานีย่อยประเภทกล่องพลังงานแสงอาทิตย์ ในฐานะซัพพลายเออร์ชั้นนำของSolar Power Box Type Typeเราเข้าใจถึงความสำคัญของเทคโนโลยีนี้ในการรับรองประสิทธิภาพที่มีประสิทธิภาพและเชื่อถือได้ของระบบพลังงานแสงอาทิตย์
ทำความเข้าใจพลังงานปฏิกิริยา
ก่อนที่จะเจาะลึกลงไปในการชดเชยพลังงานปฏิกิริยาของสถานีย่อยประเภทกล่องพลังงานแสงอาทิตย์มันเป็นสิ่งสำคัญที่จะต้องเข้าใจว่าพลังงานปฏิกิริยาคืออะไร ในวงจรกระแสสลับ (AC) พลังงานประกอบด้วยสององค์ประกอบ: พลังงานที่ใช้งานและพลังงานปฏิกิริยา พลังงานที่ใช้งานอยู่ซึ่งวัดเป็นกิโลวัตต์ (kW) คือพลังงานที่ใช้จริงโดยอุปกรณ์ไฟฟ้าเพื่อทำงานที่มีประโยชน์เช่นแสงความร้อนและการเคลื่อนที่เชิงกล ในทางกลับกันพลังงานปฏิกิริยาที่วัดได้เป็นกิโลโวลต์ - แอมแปร์ปฏิกิริยา (KVAR) คือพลังงานที่แกว่งระหว่างแหล่งกำเนิดและโหลดเนื่องจากการปรากฏตัวขององค์ประกอบอุปนัยหรือ capacitive ในวงจร
โหลดอุปนัยเช่นมอเตอร์และหม้อแปลงต้องใช้พลังงานปฏิกิริยาเพื่อสร้างและบำรุงรักษาสนามแม่เหล็ก โหลด capacitive เช่นตัวเก็บประจุสร้างพลังงานปฏิกิริยา การไหลของพลังงานปฏิกิริยาในระบบพลังงานอาจทำให้เกิดปัญหาหลายอย่างรวมถึงการสูญเสียสายเพิ่มระดับแรงดันไฟฟ้าที่ลดลงและปัจจัยพลังงานลดลง
ปัจจัยพลังงานและความสำคัญของมัน
Power Factor เป็นการวัดว่ามีการใช้พลังงานไฟฟ้าอย่างมีประสิทธิภาพในระบบ มันถูกกำหนดให้เป็นอัตราส่วนของพลังงานที่ใช้งานอยู่ (P) ต่อพลังงานที่ชัดเจนซึ่งพลังงานที่ชัดเจนคือผลรวมเวกเตอร์ของพลังงานที่ใช้งานและพลังงานปฏิกิริยา คณิตศาสตร์ปัจจัยพลังงาน (PF) ได้รับจากสูตร: pf = p/s
ปัจจัยพลังงานของ 1 (หรือความสามัคคี) บ่งชี้ว่าพลังงานทั้งหมดที่จ่ายให้กับโหลดนั้นใช้สำหรับงานที่มีประโยชน์และไม่มีการไหลของพลังงานปฏิกิริยา อย่างไรก็ตามในระบบพลังงานโลกที่เป็นจริงส่วนใหญ่ปัจจัยพลังงานน้อยกว่า 1 เนื่องจากมีภาระอุปนัย ปัจจัยพลังงานต่ำสามารถนำไปสู่ค่าไฟฟ้าที่เพิ่มขึ้นสำหรับผู้บริโภคเนื่องจากสาธารณูปโภคมักจะคิดค่าปรับสำหรับปัจจัยพลังงานต่ำ นอกจากนี้ยังวางความเครียดเพิ่มเติมเกี่ยวกับการผลิตพลังงานการส่งและโครงสร้างพื้นฐานการกระจายลดประสิทธิภาพโดยรวม
การชดเชยพลังงานปฏิกิริยาในสถานีย่อยประเภทกล่องพลังงานแสงอาทิตย์
ในสถานีย่อยประเภทกล่องพลังงานแสงอาทิตย์จะใช้การชดเชยพลังงานปฏิกิริยาเพื่อปรับปรุงปัจจัยพลังงานและลดผลกระทบเชิงลบของการไหลของพลังงานปฏิกิริยา โดยทั่วไปแล้วสถานีย่อยจะประกอบด้วยหม้อแปลงสวิตช์เกียร์และอุปกรณ์ควบคุมและทำหน้าที่เป็นส่วนต่อประสานระหว่างระบบการสร้างพลังงานแสงอาทิตย์และกริด
มีหลายวิธีในการชดเชยพลังงานปฏิกิริยาใน Solar Power Box Type Substations:
ธนาคารตัวเก็บประจุ
หนึ่งในวิธีที่พบบ่อยที่สุดของการชดเชยพลังงานปฏิกิริยาคือการใช้ธนาคารตัวเก็บประจุ ตัวเก็บประจุสร้างพลังงานปฏิกิริยาซึ่งสามารถใช้เพื่อชดเชยพลังงานปฏิกิริยาที่ใช้โดยโหลดอุปนัย ด้วยการเชื่อมต่อธนาคารตัวเก็บประจุควบคู่ไปกับการโหลดความต้องการพลังงานปฏิกิริยาโดยรวมของระบบสามารถลดลงได้ซึ่งจะเป็นการปรับปรุงปัจจัยพลังงาน
ในสถานีย่อยประเภทกล่องพลังงานแสงอาทิตย์ธนาคารตัวเก็บประจุสามารถติดตั้งได้ที่ด้านแรงดันไฟฟ้าต่ำของหม้อแปลง พวกเขามักจะถูกควบคุมโดยคอนโทรลเลอร์ตัวประกอบพลังงานซึ่งตรวจสอบปัจจัยพลังงานของระบบและสลับการเปิดหรือปิดธนาคารตัวเก็บประจุตามที่จำเป็นเพื่อรักษาระดับปัจจัยพลังงานที่ต้องการ
ตัวชดเชย VAR แบบคงที่ (SVCs)
ตัวชดเชย VAR แบบคงที่เป็นอีกวิธีหนึ่งของการชดเชยพลังงานปฏิกิริยา SVC ประกอบด้วยการรวมกันของ thyristor - เครื่องปฏิกรณ์ควบคุม (TCRs) และคงที่หรือ thyristor - ตัวเก็บประจุสลับ (TSCs) SVC สามารถปรับปริมาณพลังงานปฏิกิริยาอย่างรวดเร็วและต่อเนื่องและดูดซับโดยระบบขึ้นอยู่กับข้อกำหนดการโหลด
SVCs เสนอข้อได้เปรียบหลายประการเหนือธนาคารตัวเก็บประจุรวมถึงเวลาตอบสนองที่เร็วขึ้นการควบคุมแรงดันไฟฟ้าที่ดีขึ้นและความสามารถในการชดเชยพลังปฏิกิริยาทั้งแบบอุปนัยและ capacitive พวกเขาเหมาะอย่างยิ่งสำหรับสถานีย่อยประเภทกล่องพลังงานแสงอาทิตย์ซึ่งการส่งออกพลังงานของแผงเซลล์แสงอาทิตย์อาจแตกต่างกันอย่างรวดเร็วเนื่องจากการเปลี่ยนแปลงของความเข้มของแสงแดด
เครื่องชดเชยแบบซิงโครนัสแบบคงที่ (Statcoms)
เครื่องชดเชยแบบซิงโครนัสแบบคงที่เป็นอุปกรณ์ชดเชยพลังงานแบบปฏิกิริยาที่ทันสมัยที่สุด Statcom เป็นตัวแปลงแรงดันไฟฟ้าที่สามารถสร้างหรือดูดซับพลังงานปฏิกิริยาโดยการควบคุมแรงดันเอาต์พุตของตัวแปลง มันให้เวลาตอบสนองที่เร็วขึ้นและประสิทธิภาพที่ดีกว่าเมื่อเทียบกับ SVCs
Statcoms สามารถใช้ในสถานีย่อยประเภทกล่องพลังงานแสงอาทิตย์เพื่อปรับปรุงคุณภาพพลังงานเพิ่มความเสถียรของการเชื่อมต่อกริดและสนับสนุนการรวมระบบการผลิตพลังงานแสงอาทิตย์ขนาดใหญ่
ประโยชน์ของการชดเชยพลังงานปฏิกิริยาใน Solar Power Box Substations
การดำเนินการชดเชยพลังงานปฏิกิริยาใน Solar Power Type Substations มีประโยชน์หลายประการ:
ปรับปรุงปัจจัยพลังงาน
ดังที่ได้กล่าวไว้ก่อนหน้านี้การชดเชยพลังงานปฏิกิริยาช่วยในการปรับปรุงปัจจัยพลังงานของระบบ สิ่งนี้จะช่วยลดการไหลของพลังงานปฏิกิริยาในระบบนำไปสู่การสูญเสียเส้นลดลงและการใช้พลังงานไฟฟ้าที่มีประสิทธิภาพมากขึ้น
ระเบียบแรงดันไฟฟ้า
การชดเชยพลังงานปฏิกิริยายังสามารถช่วยควบคุมระดับแรงดันไฟฟ้าในระบบพลังงาน โดยการฉีดหรือดูดซับพลังงานปฏิกิริยาตามต้องการอุปกรณ์ชดเชยสามารถรักษาแรงดันไฟฟ้าที่เสถียรที่สถานีย่อยและโหลดที่เชื่อมต่อ
ลดความเครียดของกริด
โดยการปรับปรุงปัจจัยพลังงานและลดการไหลของพลังงานปฏิกิริยาการชดเชยพลังงานปฏิกิริยาจะช่วยลดความเครียดในโครงสร้างพื้นฐานของกริด สิ่งนี้สามารถช่วยยืดอายุการใช้งานของอุปกรณ์ส่งและจัดจำหน่ายและลดความจำเป็นในการอัพเกรดกริดที่มีราคาแพง
เพิ่มเสถียรภาพของระบบ
ในระบบการสร้างพลังงานแสงอาทิตย์ขนาดใหญ่การชดเชยพลังงานปฏิกิริยาสามารถเพิ่มความเสถียรของการเชื่อมต่อกริด มันสามารถช่วยลดความผันผวนของแรงดันไฟฟ้าและป้องกันการล่มสลายของแรงดันไฟฟ้าโดยเฉพาะอย่างยิ่งในช่วงระยะเวลาของกำลังพลังงานแสงอาทิตย์สูงหรือการเปลี่ยนแปลงอย่างฉับพลัน
ประเภทอื่นของกล่องย่อยประเภทกล่องและการชดเชยพลังงานปฏิกิริยา
นอกจากSolar Power Box Substationsเรายังจัดหาsubstations ประเภทกล่องสไตล์ยุโรปและSubstations ประเภทกล่องพลังงานลม-
substations ประเภทกล่องสไตล์ยุโรปเป็นที่รู้จักกันดีในการออกแบบขนาดกะทัดรัดและการก่อสร้างที่มีคุณภาพสูง พวกเขาใช้กันอย่างแพร่หลายในเขตเมืองและอุตสาหกรรม การชดเชยพลังงานปฏิกิริยาในสถานีย่อยเหล่านี้ก็มีความสำคัญเช่นกันเพื่อให้แน่ใจว่าการกระจายพลังงานที่มีประสิทธิภาพและการเชื่อมต่อกริด

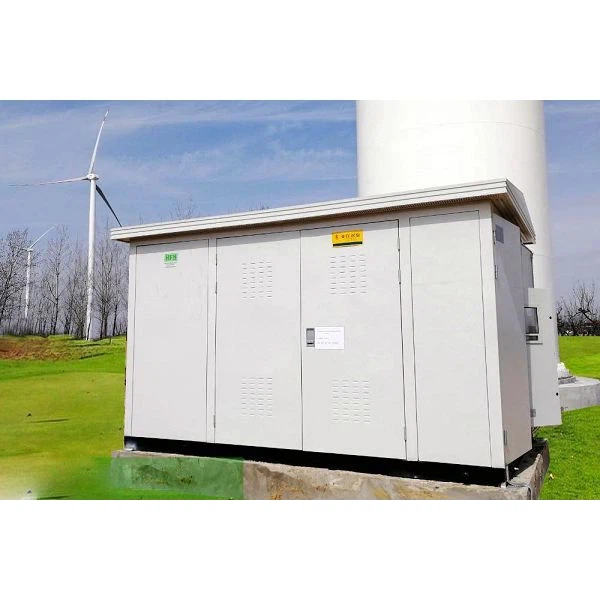

สถานีย่อยชนิดพลังงานลมได้รับการออกแบบมาโดยเฉพาะสำหรับระบบการผลิตพลังงานลม เช่นเดียวกับสถานีย่อยพลังงานแสงอาทิตย์การส่งออกพลังงานลมอาจเป็นตัวแปรและการชดเชยพลังงานปฏิกิริยาเป็นสิ่งจำเป็นเพื่อรักษาปัจจัยพลังงานที่มั่นคงและระดับแรงดันไฟฟ้า
บทสรุป
การชดเชยพลังงานปฏิกิริยาเป็นส่วนสำคัญของการทำงานของสถานีย่อยประเภทกล่องพลังงานแสงอาทิตย์ ช่วยในการปรับปรุงปัจจัยพลังงานลดการสูญเสียสายควบคุมระดับแรงดันไฟฟ้าและเพิ่มความเสถียรของการเชื่อมต่อกริด ในฐานะซัพพลายเออร์ของ Solar Power Box Substations เรามุ่งมั่นที่จะให้บริการโซลูชั่นการชดเชยพลังงานปฏิกิริยาที่มีคุณภาพสูงแก่ลูกค้าของเรา
หากคุณมีความสนใจในการเรียนรู้เพิ่มเติมเกี่ยวกับ Solar Power Box Type หรือเทคโนโลยีการชดเชยพลังงานปฏิกิริยาของเราเราขอแนะนำให้คุณติดต่อเราสำหรับการอภิปรายโดยละเอียด ทีมผู้เชี่ยวชาญของเรายินดีที่จะช่วยเหลือคุณในการค้นหาทางออกที่เหมาะสมที่สุดสำหรับโครงการพลังงานแสงอาทิตย์ของคุณ
การอ้างอิง
- Kundur, P. (1994) ความเสถียรและการควบคุมของระบบพลังงาน McGraw - Hill
- Grainger, JJ, & Stevenson, WD (1994) การวิเคราะห์ระบบพลังงาน McGraw - Hill
- แชปแมน, SJ (2012) พื้นฐานของเครื่องจักรไฟฟ้า McGraw - Hill
